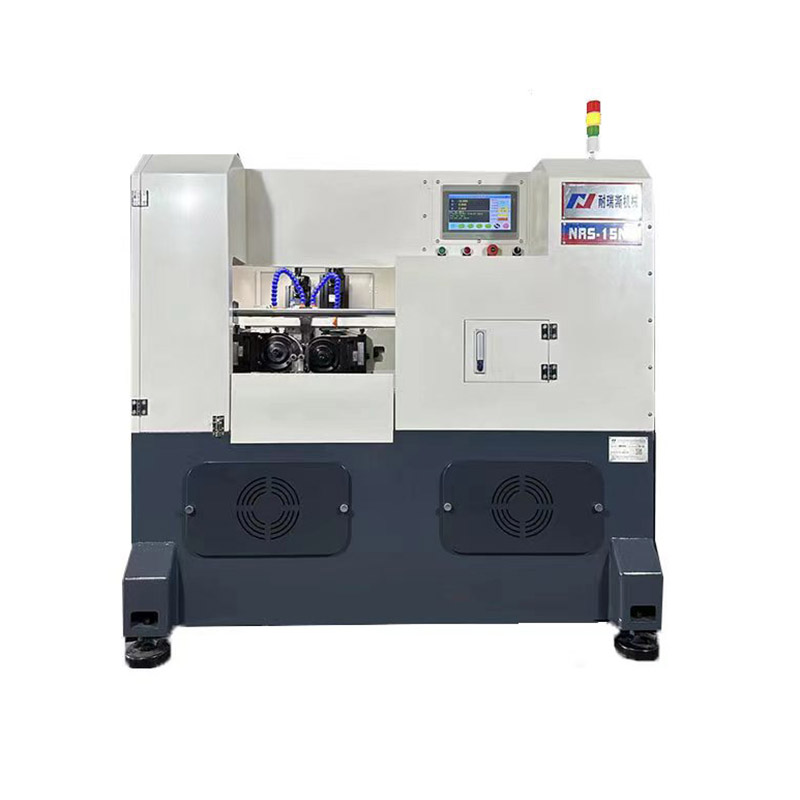

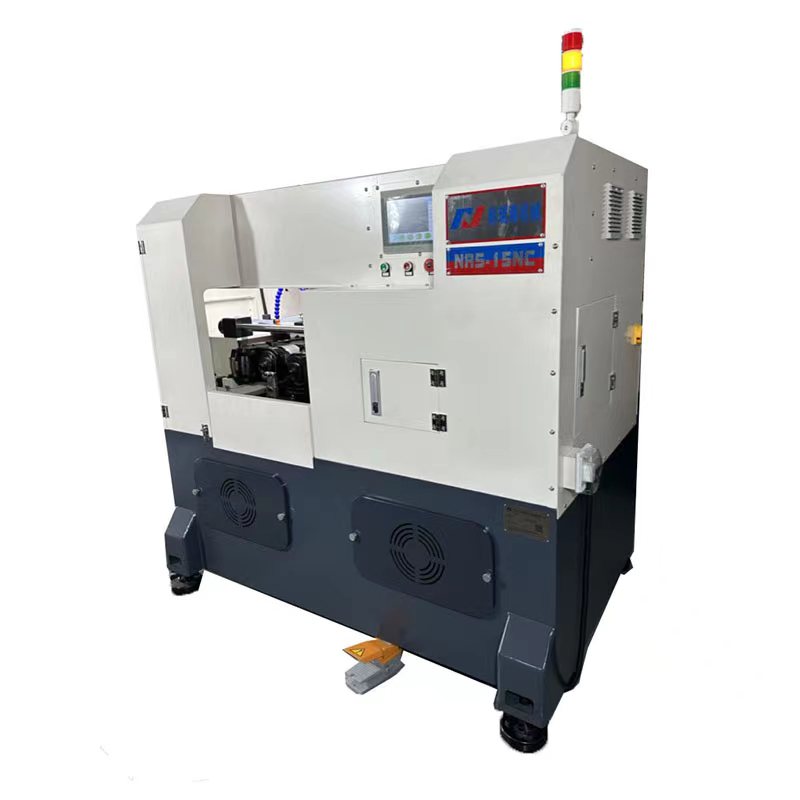

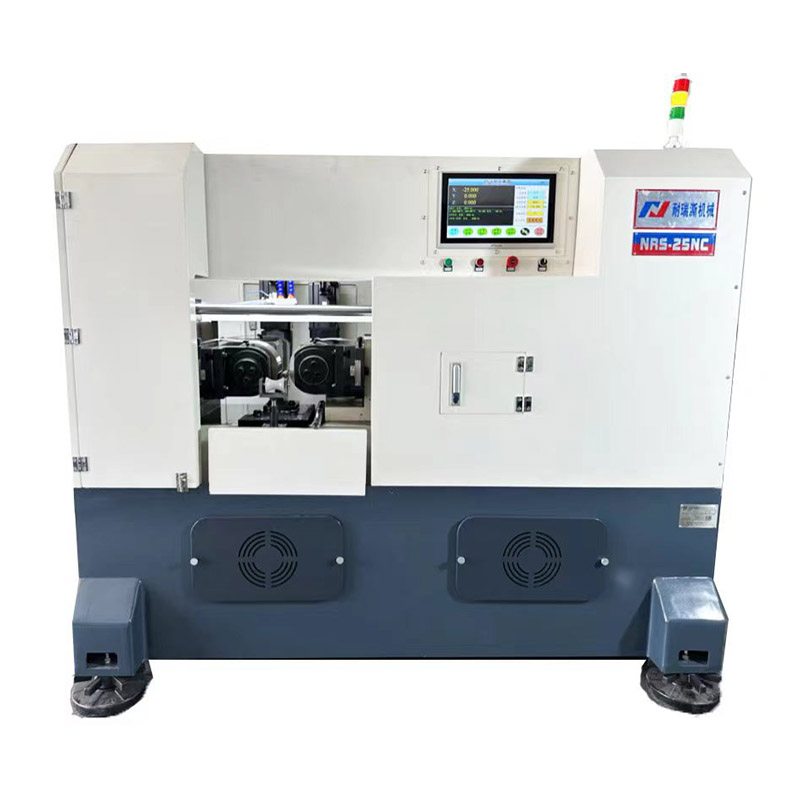

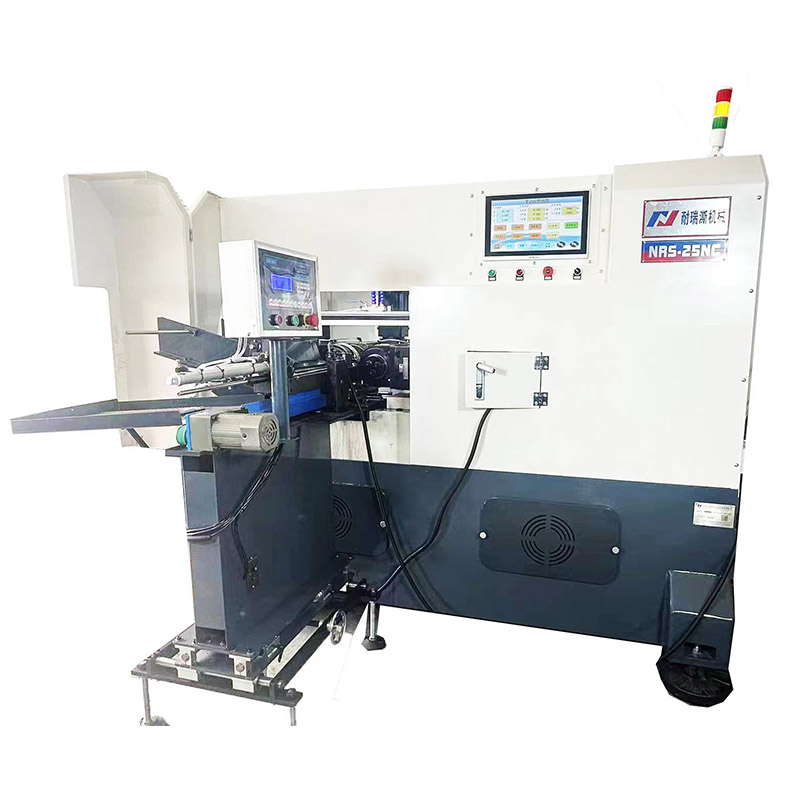

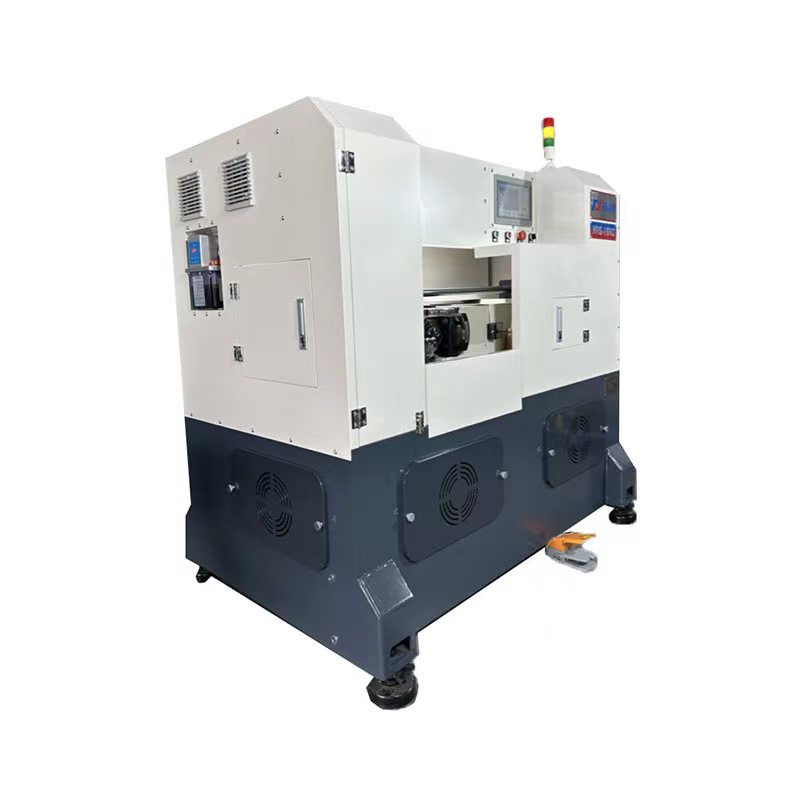

Machine de roulement de filetage CNC Servo-moteur

Machine de roulement de filetage CNC Servo-moteur

I 、 Les principales caractéristiques de cette machine à rouler de fil CNC:

   A. Le code du modèle est un entraînement de servomoteur, une sortie maximale 30 tonnes.

  B. Les pièces suivantes peuvent être faites en fonction du type de rouleau:

   1. [En alimentation]: Filant Fréquemment utilisé à 55 ° et 60 ° Triangle, la machine à rouler CNC Thread peut traiter la pièce:

       Diamètre ≤φ80 mm, tangage≤ 8,0 mm, la longueur maximale est de 150 mm

  2. [Thru Ferme

C. Caractéristiques structurelles: les deux arbres à rouleaux sont entraînés par des servomoteurs, et l'arbre d'alimentation est roulé par des servomoteurs

     Transfert de tige de perle dans l'alimentation.

D. Cette machine à rouler peut également traiter une variété de produits de forme de dents, tels que: dents de ver, dents trapézoïdes, balle

   La vis, le roulement, la colocalité, la rainure roulante, etc. doivent être déterminées en fonction de la surface de dessin.

II 、 Spécifications techniques:

 1. Diamètre extérieur du filetage roulant: φ3 ~ φ80 mm

 2. Pitch de filetage à roulement: 0,6 ~ 8,0 mm

 3.

 4. Diamètre extérieur du rouleau de fil (max): φ210 mm, taille de la clé de clavette 20 * 8 mm / mm.

 5. Diamètre extérieur de la broche: φ75 mm (H7)

 6. Largeur et longueur du rouleau de fil: le plus long peut être utilisé à 150 mm, selon la demande de la pièce

 Avec, - les spécifications communes générales sont de 35, 40, 50, 60, 70, 100 mm

  7. Distance maximale entre deux broches: 280 mm

 8. Distance minimale entre deux broches: 180 mm

 9. Pression de roulement maximale: 30 tonnes

 10. Rouleau Drive Horsepower: 11KW

 11. Valeurs de propulsion pour la puissance: 5,5 kW

 12. Hauteur du sol au centre de rouleau: 1050 mm

 13. Zone de plancher: 2100lmm * 1600wmm * 2100hmm

 14. Poids net: 3200kgs; Poids brut: 3000 kg
