Comment une machine à rouler les filets à servomoteur CNC peut-elle améliorer la précision, la productivité et la qualité du filetage

Résumé de l'article : A Machine à rouler les filets à servomoteur CNCest conçu pour les fabricants qui ont besoin de performances de filetage précises, reproductibles et efficaces.NÉRÈSpropose la série NRS-25NC/NRS-15NC, dotée d'arbres de rouleaux et d'un mouvement d'alimentation servo-entraînés, jusqu'à 30 tonnes de pression de roulement et une plage de diamètres de filetage de φ3 à φ80 mm. Cet article explique ses avantages de fonctionnement, ses spécifications techniques, ses applications et les facteurs clés à prendre en compte lors de la sélection d'une solution de filetage CNC.

Table des matières

• Pourquoi la technologie servo CNC est-elle importante dans le roulage de filetage ?
• Quelles sont les principales caractéristiques d'une machine à rouler les filets à servomoteur CNC ?
• Quelles sont les principales spécifications techniques ?
• Quelles applications peut-il gérer ?
• À quels avantages les fabricants peuvent-ils s’attendre ?
• Comment choisir la bonne machine à rouler les fils ?
• Pourquoi la configuration de la machine est-elle importante pour la production ?
• Foire aux questions
• Conclusion

Pourquoi la technologie servo CNC est-elle importante dans le roulage de filetage ?

Le laminage de filets est un processus de formage à froid dans lequel des matrices durcies appliquent une pression sur une pièce pour créer des filets sans couper le matériau. Pour les fabricants produisant des fixations, des arbres, des vis, des composants à vis sans fin et d'autres pièces filetées de précision, il est essentiel de contrôler avec précision le mouvement et l'avance des rouleaux.

Une machine à rouler les filets à servomoteur CNC améliore ce processus en utilisant des servomoteurs pour contrôler les arbres des rouleaux et le mouvement de l'alimentation. Selon les spécifications NERES, les deux arbres de rouleaux sont servo-entraînés, tandis que l'arbre d'alimentation utilise également une servocommande. Cette configuration fournit un système de mouvement plus coordonné pour les opérations de filetage exigeantes.

Par rapport à une configuration mécanique de base, la servocommande CNC peut faciliter la gestion et la répétition des paramètres de production. Ceci est particulièrement utile lorsque les fabricants ont besoin de performances dimensionnelles stables sur des lots de production répétés.

Pour les acheteurs recherchant une machine à rouler les filets à servomoteur CNC, les considérations les plus importantes incluent les dimensions de la pièce, le pas du filetage, la pression de roulement, la vitesse de la broche, la configuration des matrices et la méthode de production requise.

Quelles sont les principales caractéristiques d'une machine à rouler les filets à servomoteur CNC ?

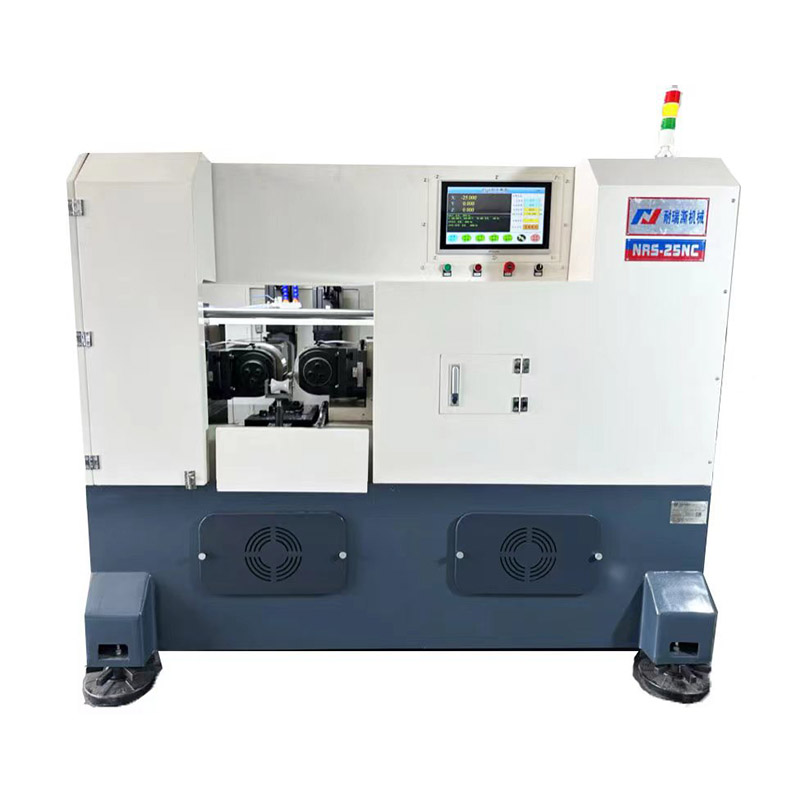

La série NERES NRS-25NC/NRS-15NC combine la technologie des servomoteurs avec une structure de filetage rigide. Sa conception est destinée à s'adapter à la fois aux filetages triangulaires courants et à une gamme plus large de profils de dents spécialisés, en fonction des matrices de laminage sélectionnées et du dessin de la pièce.

• Entraînement par servomoteur :Les arbres des rouleaux et le mouvement d'alimentation sont contrôlés par des servomoteurs.
• Force de roulement élevée :La pression de roulement maximale atteint 30 tonnes.
• Large gamme de pièces à usiner :Les diamètres extérieurs des filetages à rouler vont de φ3 à φ80 mm.
• Capacité de pas flexible :Les pas de filetage de 0,6 à 8,0 mm sont pris en charge dans les spécifications indiquées.
• Vitesse de broche variable :La vitesse de la broche est réglable de 10 à 60 tr/min avec régulation de vitesse en continu.
• Multiples possibilités de formage :En fonction du dessin et de la configuration des rouleaux, la machine peut traiter des dents sans fin, des dents trapézoïdales, des profils liés aux vis à billes, des moletages et des rainures de roulement.

Cette combinaison rend la machine adaptée aux fabricants recherchant une plate-forme flexible plutôt qu'un équipement limité à une géométrie de filetage standard.

Quelles sont les principales spécifications techniques ?

Les spécifications techniques sont essentielles pour évaluer si une machine est adaptée à une ligne de production particulière. Le tableau suivant résume les spécifications publiées du modèle de servomoteur CNC NERES.

Pour le laminage en avance de filetages triangulaires de 55° et 60° couramment utilisés, la spécification publiée indique des pièces jusqu'à φ80 mm de diamètre, avec un pas maximum de 8,0 mm et une longueur maximale de 150 mm. Le laminage à alimentation traversante est également disponible pour les filetages triangulaires couramment utilisés à 55° et 60° avec un pas allant jusqu'à 8,0 mm, sous réserve de la configuration appropriée.

Quelles applications peut-il gérer ?

L'un des principaux avantages du roulage de filets servocommandé est sa capacité à répondre à différentes exigences de formage grâce à une sélection de matrices et une configuration de machine appropriées.

Les possibilités de traitement typiques incluent :

• Filetages triangulaires 55° et 60°
• Profils de dents sans fin
• Profils de dents trapézoïdales
• Applications de roulement liées aux vis à billes
• Opérations de moletage
• Rainures de roulement
• Autres formes de dents personnalisées basées sur des dessins techniques

La capacité de traitement réelle doit toujours être confirmée par le dessin de la pièce, le matériau, le profil de filetage requis, la conception de la matrice, le diamètre, le pas et la méthode de production. Ceci est particulièrement important pour les composants spécialisés pour lesquels les dimensions de filetage standard peuvent ne pas s'appliquer.

À quels avantages les fabricants peuvent-ils s’attendre ?

1. Mouvement plus contrôlé

Les arbres de rouleaux servo-entraînés assurent un contrôle de mouvement coordonné. Cela peut aider les fabricants à établir des conditions de traitement reproductibles lors de la production de lots de composants similaires.

2. Paramètres de production flexibles

La plage de vitesse de broche de 10 à 60 tr/min avec régulation continue permet d'ajuster les paramètres de production en fonction des exigences de la pièce et du formage.

3. Capacité de formage élevée

Avec une pression de laminage maximale de 30 tonnes, la machine est conçue pour les applications exigeantes de formage à froid. La combinaison de la force de roulement et du mouvement asservi constitue une base pour une production stable de composants filetés de taille appropriée.

4. Plusieurs options de traitement

Les fabricants n’ont pas nécessairement besoin d’équipements distincts pour chaque type d’opération de formage de dents. Avec des rouleaux appropriés et une validation technique, une plate-forme peut prendre en charge différents profils, notamment des filetages, des moletages et des rainures de roulement.

5. Convient à la production industrielle

La construction substantielle de la machine, son entraînement à rouleaux de 11 kW, son système de propulsion d'alimentation de 5,5 kW et son encombrement d'environ 2 100 × 1 600 × 2 100 mm la rendent adaptée aux environnements de production industrielle où la stabilité et la répétabilité des équipements sont importantes.

Comment choisir la bonne machine à rouler les fils ?

Choisir une machine basée uniquement sur la pression maximale ou la puissance du moteur peut entraîner une configuration inadaptée. Un processus d'achat plus fiable commence par les exigences réelles des composants.

1. Définir le diamètre de la pièce :Confirmez le diamètre du flan minimum et maximum requis pour la production.
2. Confirmer le pas du filetage :Comparez le pas requis avec la plage prise en charge par la machine.
3. Déterminez la méthode de roulement :Décidez si le roulement en alimentation ou en alimentation traversante est approprié.
4. Vérifiez la géométrie du filetage :Les filetages triangulaires standard et les profils spécialisés peuvent nécessiter des matrices et des configurations différentes.
5. Évaluer le volume de production :La production en grand volume peut bénéficier davantage du contrôle CNC et de l’intégration de l’alimentation automatisée.
6. Vérifiez les dimensions de la machine :Assurez-vous d'avoir suffisamment d'espace d'atelier pour la machine, l'accès de l'opérateur, la manutention et la maintenance.
7. Discutez du dessin avec le fabricant :Pour les composants non standards, une confirmation technique avant l'achat peut réduire les risques de configuration.

NÉRÈS se positionne en tant que fabricant et fournisseur chinois de machines à rouler les filets, de filières à rouler les filets, d'outils de filetage et d'équipements associés. Son portefeuille de produits comprend également des machines à rouler les filets CNC automatiques et d'autres solutions de filetage.

Pourquoi la configuration de la machine est-elle importante pour la production ?

La performance du filetage ne dépend pas seulement de la machine elle-même. La relation entre la machine, les matrices de laminage, le matériau de la pièce, le diamètre de l'ébauche, la lubrification, la géométrie du filetage et les paramètres de traitement détermine le résultat final.

Par exemple, la même machine peut nécessiter des conceptions de rouleaux différentes lors du passage d'un filetage triangulaire conventionnel à un profil de dent spécialisé. De même, la modification du matériau de la pièce ou du pas du filetage peut nécessiter des ajustements de paramètres.

Un fournisseur professionnel doit donc évaluer le dessin des composants avant de recommander la configuration finale. Cette approche axée sur l'ingénierie est particulièrement utile pour les acheteurs qui s'approvisionnent en machines à rouler les filets personnalisées dans une usine chinoise.

NÉRÈS déclare que ses solutions de roulage de filets CNC peuvent être personnalisées en fonction des exigences du client et fournit une assistance technique pour la sélection de l'équipement approprié.

Foire aux questions

Qu'est-ce qu'une machine à rouler les filets à servomoteur CNC ?

It is a CNC-controlled thread-forming machine that uses servo motors to drive the roller shafts and feed movement. La série NERES NRS-25NC/NRS-15NC est conçue pour le roulage de filets et d'autres opérations de formage telles que le moletage et le roulage de rainures, en fonction de la configuration des rouleaux.

Quel diamètre de filetage la machine NERES peut-elle traiter ?

La spécification publiée répertorie une plage de diamètres extérieurs de filetage de roulement de φ3 à φ80 mm, avec une plage de pas de filetage de roulement de 0,6 à 8,0 mm.

Quelle est la pression de roulement maximale ?

La pression de roulement maximale indiquée est de 30 tonnes. Les conditions de traitement réelles doivent être évaluées en fonction de la pièce à usiner, du matériau, de la géométrie du filetage et des matrices de laminage.

Cette machine peut-elle traiter des profils de dents spéciaux ?

Oui. Selon le fabricant, la machine peut traiter des dents sans fin, des dents trapézoïdales, des profils liés aux vis à billes, des moletages, des rainures de roulement et d'autres formes de dents lorsque la configuration requise est déterminée à partir du dessin de la pièce.

Que dois-je fournir lors d’une demande de devis ?

Pour une recommandation précise, les acheteurs doivent fournir le dessin de la pièce, le matériau, le diamètre du flan, le diamètre du filetage fini, le pas, la longueur du filetage, le volume de production requis et la méthode de laminage préférée. Ces détails permettent au fournisseur d'évaluer plus précisément la configuration de la machine et les matrices de laminage appropriées.

Conclusion

Une machine à rouler les filets à servomoteur CNC peut constituer un investissement précieux pour les fabricants recherchant un formage contrôlé, un traitement reproductible, une production de filetage flexible et une capacité de laminage de qualité industrielle. La série NERES NRS-25NC/NRS-15NC prend en charge des diamètres de filetage de roulement de φ3 à φ80 mm, des pas de 0,6 à 8,0 mm, une vitesse de broche continue de 10 à 60 tr/min et jusqu'à 30 tonnes de pression de roulement.

Si vous évaluez une machine pour des filetages standard, des profils de dents spécialisés, du moletage ou d'autres exigences de formage de précision, la meilleure approche consiste à faire correspondre la configuration de la machine à vos objectifs réels de dessin de composants et de production.Contactez-nousavec les spécifications de votre pièce et vos exigences de production pour discuter d'une solution appropriée de machine à rouler les filets à servomoteur CNC de NERES.
